Silicon Labs/Skyworks Solutions Audio วัตถุประสงค์พิเศษ LINE DRIVER 16SOIC IC สำหรับเครื่องขยายเสียง Class D SI8244BB-D-IS1R
Silicon Labs/Skyworks Solutions Audio วัตถุประสงค์พิเศษ LINE DRIVER 16SOIC IC สำหรับเครื่องขยายเสียง Class D SI8244BB-D-IS1R
แอปพลิเคชัน:
เครื่องขยายเสียง Class D
คำอธิบาย:
ตระกูลไดรเวอร์แยก Si824x รวมไดรเวอร์แยกสองตัวในแพ็คเกจเดียวSi8241/44 เป็นไดรเวอร์ด้านสูง/ด้านต่ำที่กำหนดเป้าหมายไปที่แอปพลิเคชันเสียงกำลังสูง (>30 W) โดยเฉพาะมีรุ่นที่มีกระแสเอาต์พุตสูงสุด 0.5 A (Si8241) และ 4.0 A (Si8244)ไดรเวอร์ทั้งหมดทำงานด้วยแรงดันไฟฟ้าสูงสุด 24 V โดยใช้เทคโนโลยีการแยกที่เป็นเอกสิทธิ์ของ Silicon Labs ไดรเวอร์เสียง Si824x รวมเอาการแยกอินพุตสู่เอาต์พุตและเอาต์พุตสู่เอาต์พุต ซึ่งช่วยให้สามารถแปลระดับสัญญาณโดยไม่ต้องใช้วงจรภายนอกเพิ่มเติมเช่นกัน เนื่องจากการใช้แรงดันไฟฟ้าแบบไบโพลาร์สูงถึง ±750 V ไดรเวอร์เสียง Si824x จึงมีเครื่องกำเนิดเวลาตายในตัวที่ให้การควบคุมที่แม่นยำสูงเพื่อให้ได้ THD ที่เหมาะสมที่สุดผลิตภัณฑ์เหล่านี้ยังมีการป้องกันการทับซ้อนกันที่ป้องกันความเสียหายจากกระแสไฟทะลุทะลวงการออกแบบที่ใช้ CMOS ยังให้ภูมิคุ้มกันที่แข็งแกร่งจากการล็อคอัพและทรานเซียนต์แรงดันสูงความล่าช้าในการแพร่กระจายที่ต่ำมากช่วยให้ความถี่การมอดูเลตเร็วขึ้นเพื่อประสบการณ์เสียงที่ดียิ่งขึ้นอินพุตที่เข้ากันได้กับระดับ TTL ที่มีฮิสเทรีซิส >400 mV มีอยู่ในการกำหนดค่าอินพุต PWMตัวเลือกอื่นๆ ได้แก่ ระดับ UVLO ที่ 8 V หรือ 10 V ผลิตภัณฑ์เหล่านี้มีจำหน่ายในแพ็คเกจ SOIC ลำตัวแคบ
หมวดหมู่ | วงจรรวม (ICs) |
ตระกูล | วัตถุประสงค์พิเศษด้านเสียง |
Mfr | Skyworks Solutions Inc./SILICON Labs. |
ชุด | - |
สถานะชิ้นส่วน | คล่องแคล่ว |
การทำงาน | ไลน์ไดร์เวอร์ |
แอปพลิเคชั่น | เครื่องขยายสัญญาณล่วงหน้า |
จำนวนช่อง | 2 |
อินเตอร์เฟซ | อนาล็อก |
แรงดันไฟ - อุปทาน | 4.5V ~ 5.5V |
อุณหภูมิในการทำงาน | -40°C ~ 125°C (TA) |
ข้อมูลจำเพาะ | คลาสดี |
ประเภทการติดตั้ง | ติดบนพื้นผิว |
แพ็คเกจ / เคส | 16-SOIC (0.154", กว้าง 3.90 มม.) |
แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 16-SOIC |
หมายเลขผลิตภัณฑ์หลัก | SI8244 |
คุณสมบัติ:
0.5 เอาต์พุตสูงสุด (Si8241)
4.0 เอาต์พุตสูงสุด (Si8244)
อินพุต PWM
เครื่องกำเนิดเวลาตายเชิงเส้นที่ตั้งโปรแกรมได้ความแม่นยำสูง
0.4 ns ถึง 1 µs
ภูมิต้านทานสูง >100 V/ns
การแยกเอาต์พุต-เอาท์พุตสูงถึง 1500 Vrms แรงดันไฟจ่าย ±750 V
อินพุตเพื่อแยกเอาต์พุตสำหรับเสียงรบกวนต่ำ (สูงถึง 2500 V)
การทำงานสูงสุด 8 MHz
ช่วงการทำงานกว้าง :–40 ถึง +125 °C
ภูมิคุ้มกันชั่วคราว >45 kV/µs
เป็นไปตามข้อกำหนด RoHS
SOIC-16 ตัวแคบ

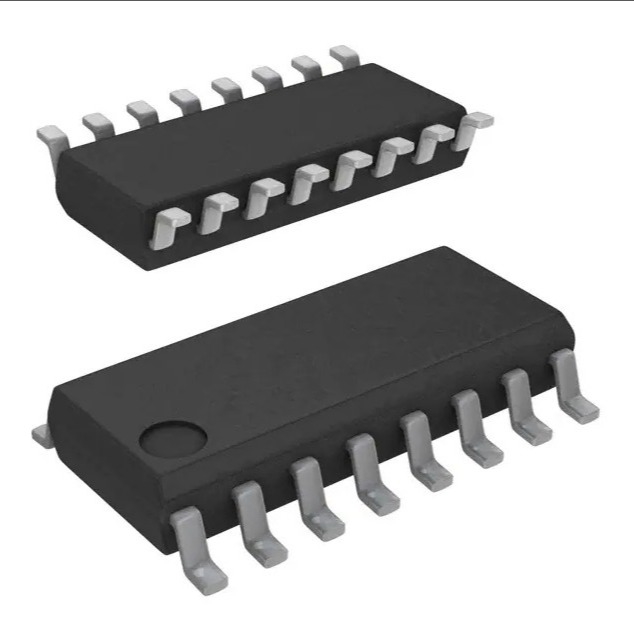

รูปภาพ :
สินค้าที่เกี่ยวข้อง :
ส่วนจำนวน | ผู้ผลิต | คำอธิบาย | สถานะชิ้นส่วน | การทำงาน | แอปพลิเคชั่น | จำนวนช่อง | อินเตอร์เฟซ | แรงดันไฟ - อุปทาน | อุณหภูมิในการทำงาน | ข้อมูลจำเพาะ | ประเภทการติดตั้ง | บรรจุุภัณฑ์ |
SI8244BB-D-IS1R | ซิลิคอนแล็บ | IC LINE DRIVER 16SOIC | คล่องแคล่ว | ไลน์ไดร์เวอร์ | เครื่องขยายสัญญาณล่วงหน้า | 2 | อนาล็อก | 4.5V ~ 5.5V | -40C ~ 125C (TA) | คลาสดี | ติดบนพื้นผิว | 16-SOIC |
SI8244BB-D-IS1 | ซิลิคอนแล็บ | IC LINE DRIVER 16SOIC | คล่องแคล่ว | ไลน์ไดร์เวอร์ | เครื่องขยายสัญญาณล่วงหน้า | 2 | อนาล็อก | 4.5V ~ 5.5V | -40C ~ 125C (TA) | คลาสดี | ติดบนพื้นผิว | 16-SOIC |
SI8241BB-D-IS1 | ซิลิคอนแล็บ | IC LINE DRIVER 16SOIC | คล่องแคล่ว | ไลน์ไดร์เวอร์ | เครื่องขยายสัญญาณล่วงหน้า | 2 | อนาล็อก | 4.5V ~ 5.5V | -40C ~ 125C (TA) | คลาสดี | ติดบนพื้นผิว | 16-SOIC |
SI8244CB-D-IS1 | ซิลิคอนแล็บ | IC LINE DRIVER 16SOIC | คล่องแคล่ว | ไลน์ไดร์เวอร์ | เครื่องขยายสัญญาณล่วงหน้า | 2 | อนาล็อก | 4.5V ~ 5.5V | -40C ~ 125C (TA) | คลาสดี | ติดบนพื้นผิว | 16-SOIC |
SI8241CB-D-IS1R | ซิลิคอนแล็บ | IC LINE DRIVER 16SOIC | คล่องแคล่ว | ไลน์ไดร์เวอร์ | เครื่องขยายสัญญาณล่วงหน้า | 2 | อนาล็อก | 4.5V ~ 5.5V | -40C ~ 125C (TA) | คลาสดี | ติดบนพื้นผิว | 16-SOIC |
SI8241CB-D-IS1 | ซิลิคอนแล็บ | IC LINE DRIVER 16SOIC | คล่องแคล่ว | ไลน์ไดร์เวอร์ | เครื่องขยายสัญญาณล่วงหน้า | 2 | อนาล็อก | 4.5V ~ 5.5V | -40C ~ 125C (TA) | คลาสดี | ติดบนพื้นผิว | 16-SOIC |
SI8241BB-B-IS1 | ซิลิคอนแล็บ | IC LINE DRIVER 16SOIC | ล้าสมัย | ไลน์ไดร์เวอร์ | เครื่องขยายสัญญาณล่วงหน้า | 2 | อนาล็อก | 4.5V ~ 5.5V | -40C ~ 125C (TA) | คลาสดี | ติดบนพื้นผิว | 16-SOIC |
SI8241CB-B-IS1 | ซิลิคอนแล็บ | IC LINE DRIVER 16SOIC | ล้าสมัย | ไลน์ไดร์เวอร์ | เครื่องขยายสัญญาณล่วงหน้า | 2 | อนาล็อก | 4.5V ~ 5.5V | -40C ~ 125C (TA) | คลาสดี | ติดบนพื้นผิว | 16-SOIC |
SI8244BB-C-IS1 | ซิลิคอนแล็บ | IC LINE DRIVER 16SOIC | ล้าสมัย | ไลน์ไดร์เวอร์ | เครื่องขยายสัญญาณล่วงหน้า | 2 | อนาล็อก | 4.5V ~ 5.5V | -40C ~ 125C (TA) | คลาสดี | ติดบนพื้นผิว | 16-SOIC |
SI8244CB-C-IS1 | ซิลิคอนแล็บ | IC LINE DRIVER 16SOIC | ล้าสมัย | ไลน์ไดร์เวอร์ | เครื่องขยายสัญญาณล่วงหน้า | 2 | อนาล็อก | 4.5V ~ 5.5V | -40C ~ 125C (TA) | คลาสดี | ติดบนพื้นผิว | 16-SOIC |
SI8241BB-B-IS1R | ซิลิคอนแล็บ | IC LINE DRIVER 16SOIC | ล้าสมัย | ไลน์ไดร์เวอร์ | เครื่องขยายสัญญาณล่วงหน้า | 2 | อนาล็อก | 4.5V ~ 5.5V | -40C ~ 125C (TA) | คลาสดี | ติดบนพื้นผิว | 16-SOIC |
