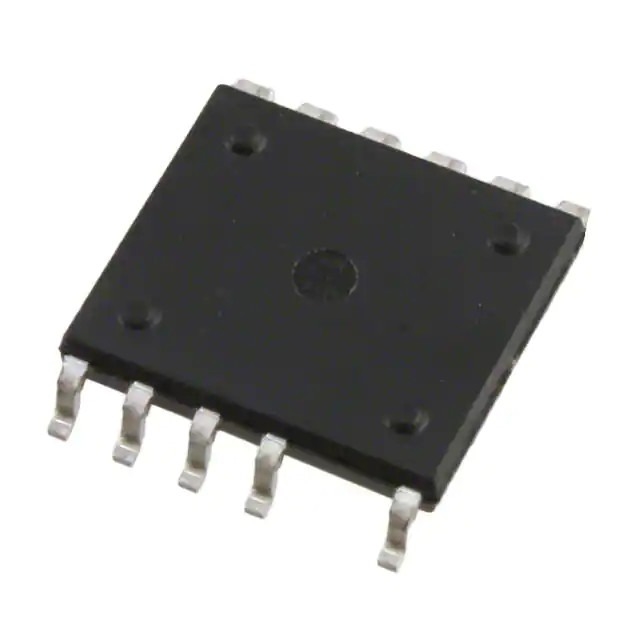

TOP271KG AC DC Converter ชิป TOPSwitch-JX ออฟไลน์ Switcher IC
TOP271KG AC DC Converter ชิป TOPSwitch-JX ออฟไลน์ Switcher IC
,AC DC Converter ชิป TOPSwitch-JX
,AC DC Converter Chip TOPSwitch-JX
การรวมพลังงาน TOP271KG TOPSwitch-JX PMIC ตัวแปลง AC DC ออฟไลน์ Switchers ชิป IC
| ตัวแปลงโทโพโลยี Flyback ออฟไลน์ 66kHz, 132kHz 12-ESOP PMIC |
คำอธิบาย
TOPSwitch-JX คุ้มค่าใช้จ่ายด้วย MOSFET กำลังไฟ 725 V, แหล่งจ่ายกระแสสลับแรงดันสูง, การควบคุม PWM แบบหลายโหมด,
ออสซิลเลเตอร์ วงจรปิดด้วยความร้อน การป้องกันข้อผิดพลาด และวงจรควบคุมอื่นๆ บนอุปกรณ์เสาหิน
การใช้งานทั่วไป
• อะแดปเตอร์โน้ตบุ๊กหรือแล็ปท็อป
• อะแดปเตอร์ทั่วไป
• เครื่องพิมพ์
• จอ LCD
• กล่องรับสัญญาณ
• สแตนด์บาย PC หรือ LCD TV
• เครื่องขยายเสียง
ข้อมูลจำเพาะ:
| ส่วนจำนวน | TOP271KG |
|
หมวดหมู่
|
วงจรรวม (ICs)
|
|
PMIC - ตัวแปลง AC DC, ตัวสลับออฟไลน์
|
|
|
Mfr
|
การรวมพลัง
|
|
ชุด
|
TOPSwitch-JX
|
|
บรรจุุภัณฑ์
|
หลอด/รีล
|
|
การแยกเอาต์พุต
|
โดดเดี่ยว
|
|
สวิตช์ภายใน
|
ใช่
|
|
แรงดันไฟ - พังทลาย
|
725V
|
|
โทโพโลยี
|
บินกลับ
|
|
แรงดันไฟ - การจ่าย (Vcc/Vdd)
|
-
|
|
รอบการทำงาน
|
78%
|
|
ความถี่ - การสลับ
|
66kHz, 132kHz
|
|
กำลังไฟฟ้า (วัตต์)
|
102 W
|
|
การป้องกันความผิดพลาด
|
การจำกัดกระแส, โหลดเกิน, อุณหภูมิเกิน, แรงดันไฟเกิน, ไฟฟ้าลัดวงจร
|
|
คุณสมบัติการควบคุม
|
การควบคุมความถี่
|
|
อุณหภูมิในการทำงาน
|
-40 °C ~ 150 °C (TJ)
|
|
แพ็คเกจ / เคส
|
12-BESOP (0.350", ความกว้าง 8.89 มม.), 11 ลีด, แผ่นสัมผัส
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
12-ESOP
|
|
ประเภทการติดตั้ง
|
ติดบนพื้นผิว
|
จุดเด่นของผลิตภัณฑ์
EcoSmart – ประหยัดพลังงาน
• เหมาะสำหรับการใช้งานตั้งแต่ 10 W ถึง 245 W
• ประหยัดพลังงานตลอดช่วงโหลดทั้งหมด
• การบริโภคที่ไม่มีโหลดต่ำกว่า 100 mW ที่ 265 VAC
• กำลังเอาต์พุตสแตนด์บายสูงสุด 750 mW สำหรับอินพุต 1 W ที่ 230 VAC
ความยืดหยุ่นในการออกแบบสูงสำหรับต้นทุนระบบต่ำ
• การควบคุม PWM แบบหลายโหมดช่วยเพิ่มประสิทธิภาพสูงสุดที่โหลดทั้งหมด
• การทำงาน 132 kHz ลดขนาดหม้อแปลงและแหล่งจ่ายไฟ
• ตัวเลือก 66 kHz สำหรับข้อกำหนดด้านประสิทธิภาพสูงสุด
• ขีด จำกัด กระแสที่ตั้งโปรแกรมได้อย่างแม่นยำ
• เพิ่มประสิทธิภาพการป้อนบรรทัดสำหรับการปฏิเสธการกระเพื่อมของเส้น
• การกระวนกระวายใจของความถี่ช่วยลดต้นทุนตัวกรอง EMI
• ซอฟต์สตาร์ทแบบครบวงจรเพื่อลดความเครียดในการสตาร์ทเครื่อง
• MOSFET พิกัด 725 V
• ลดความซับซ้อนในการตอบสนองความต้องการด้านการออกแบบ
คุณสมบัติการป้องกันที่กว้างขวาง
• การรีสตาร์ทอัตโนมัติจะจำกัดการจ่ายพลังงานไว้ที่ <3% ระหว่างความผิดพลาดที่โอเวอร์โหลด
• เอาต์พุตป้องกันการลัดวงจร (SCP)
• การป้องกันกระแสเกิน (OCP)
• การป้องกันโอเวอร์โหลดเอาต์พุต (OPP)
• การป้องกันแรงดันไฟเกิน (OVP)
• ผู้ใช้สามารถตั้งโปรแกรมสำหรับการปิดระบบฮิสทีเรีย/ปิดล็อคได้
• รีเซ็ต AC อย่างรวดเร็วอย่างง่าย
• ประสาทสัมผัสระดับประถมศึกษาหรือมัธยมศึกษา
• การตรวจจับแรงดันไฟต่ำ (UV) ช่วยป้องกันความผิดพลาดในการปิดเครื่อง
• การปิดระบบแรงดันไฟเกิน (OV) ช่วยเพิ่มความทนทานต่อไฟกระชากของสาย
• การปิดระบบระบายความร้อนที่แม่นยำด้วยฮิสเทรีซิสขนาดใหญ่ (OTP)
ตัวเลือกแพ็คเกจขั้นสูง
• แพ็คเกจ eDIP™-12:
• ความสามารถในการส่งออกพลังงานอินพุตสากล 43 W / 117 W พร้อม
PCB / อ่างความร้อนโลหะ
• การวางแนวนอนในแนวนอนสำหรับการออกแบบที่บางเฉียบ
• การถ่ายเทความร้อนไปยังทั้ง PCB และฮีตซิงก์
• ตัวระบายความร้อนภายนอกเสริมให้ความต้านทานความร้อน
เทียบเท่ากับTO-220
• แพ็คเกจ eSIP™-7C:
• กำลังไฟเอาต์พุตอินพุตสากล 177 วัตต์
• การวางแนวแนวตั้งสำหรับ PCB ขั้นต่ำ
• การติดตั้งฮีตซิงก์อย่างง่ายโดยใช้คลิปหนีบช่วยให้ระบายความร้อนได้
อิมพีแดนซ์เทียบเท่า TO-220
• แพ็คเกจ eSOP™-12:
• กำลังไฟเอาต์พุตอินพุตสากล 66 วัตต์
• ติดตั้งพื้นผิวที่มีรายละเอียดต่ำเพื่อการออกแบบที่บางเฉียบ
• การถ่ายเทความร้อนไปยัง PCB ผ่านแผ่นสัมผัสและหมุด SOURCE
• รองรับการบัดกรีแบบคลื่นหรือแบบรีโฟลว์
• ขยายร่องลึกเป็น DRAIN pin
• ตัวระบายความร้อนเชื่อมต่อกับ SOURCE สำหรับ EMI . ต่ำ
| คุณลักษณะ | คำอธิบาย |
|---|---|
| สถานะ RoHS | ได้มาตรฐาน ROHS3 |
| ระดับความไวต่อความชื้น (MSL) | 1 (ไม่จำกัด) |
| สถานะการเข้าถึง | REACH ไม่ได้รับผลกระทบ |
| ECCN | EAR99 |
| HTUS | 8542.39.0001 |
